Harvy2Batteriefreier LoRaWAN-Stromsensor

Der Harvy2 ist ein drahtloser LoRaWAN Stromsensor der neuesten Generation zur Erfassung von elektrischen Strömen und Energieflüssen. Er ist äußerst leicht zu installieren und vielseitig einsetzbar.

Unser Sensor mit vier Eingängen für vielseitiges Monitoring

Im Unterschied zu üblichen LoRaWAN-Sensoren benötigt er keine Batterie oder externe Stromversorgung. Damit eignet er sich hervorragend für die drahtlose Datenerfassung.

Einmal installiert, läuft der batteriefreie LoRaWAN-Sensor für Strom autark und wartungsfrei. Die für den Betrieb notwendige Energie bezieht dieser IoT-Sensor aus dem Magnetfeld am elektrischen Leiter: es genügt, wenn im Schnitt ein Strom von 1 A durch eine der überwachten Adern fließt. Das Prinzip dahinter: Energy Harvesting.

Funktionen und Details

Eine typische Anwendung des Harvy2 liegt in der Erfassung von Effektivströmen in elektrischen Haupt- oder Unterverteilungen bzw. direkt an den Anlagen. Einfach (bis zu) vier deZem Klappstromwandler mit dem Harvy2 Stromsensor verbinden und um die gewünschten Stromadern klappen – fertig! Darüber hinaus ist der Harvy2 Sensor bei Verwendung eines deZem Spannungswandlers auch in der Lage, für alle drei Drehstromphasen die Wirkleistungen und viele weitere Messwerte zu ermitteln. Mit dem Harvy2 in der Rogowski-Edition können Sie zudem auch höhere Ströme bis zu 120.000 Ampere erfassen. Diese Daten werden an eine beliebige IoT-Plattform übertragen und dort sichtbar und nutzbar gemacht. Der Sensor ist somit die perfekte Ergänzung für unsere IoT-Lösungen.

In den batteriefreien Stromsensor integriert ist ein intelligenter Ereignisfilter**, der beispielsweise die Anschaltströme von Anlagen sekundengenau abbildet. Alternativ lassen sich Messwerte auch in einem festen Zeitraster auslesen – sogar synchron für weltweit beliebig verteilte Messpunkte. Über eine intuitive Web-Oberfläche lassen sich alle Parameter auch per USB-C konfigurieren und Firmwareupdates aufspielen. Decoder werden von deZem für verschiedene IoT-Plattformen zur Verfügung gestellt.

Alle Funktionen auf einen Blick

4 Eingänge mit verpolungssicheren und zugentlasteten Steckverbindungen
Für Stromwandler bis 500 A (größere Ströme auf Anfrage) oder deZem-Spannungswandler
Messdaten: Effektivströme, Wirkleistungen*, Netzspannung*, Leistungsfaktoren*, Netzfrequenz* uvm.
Intelligenter Ereignisfilter: sekundengenaue Messreihen (Anschaltströme, etc.) bei festgelegter Maximalrate**
Selbstversorgend und wartungsfrei (batteriefreier Sensor)
Datenübertragung über mehrere Kilometern und durch dicke Wände via LoRaWAN
Kompakte Bauweise
Flexible und schnelle Installation ohne Kabelziehen, z. B. per Magnethalterung oder Hutschienenadapter
Einfache Konfiguration und Firmware-Updates per USB-C
Datenvisualisierung vor Ort über USB-C und Weboberfläche
Mit der deZem IoT-Plattform und jeder anderen Plattform verwendbar (JavaScript Decoder frei verfügbar, z. B. für das TTN, Chirp Stack, element iot)

* (bei Verwendung eines Spannungswandlers – optionales Zubehör)
** (nach einem der kommenden Firmware Updates)

Harvy2 Video

Vielfältig im Einsatz

Der Allrounder für alle Bereiche

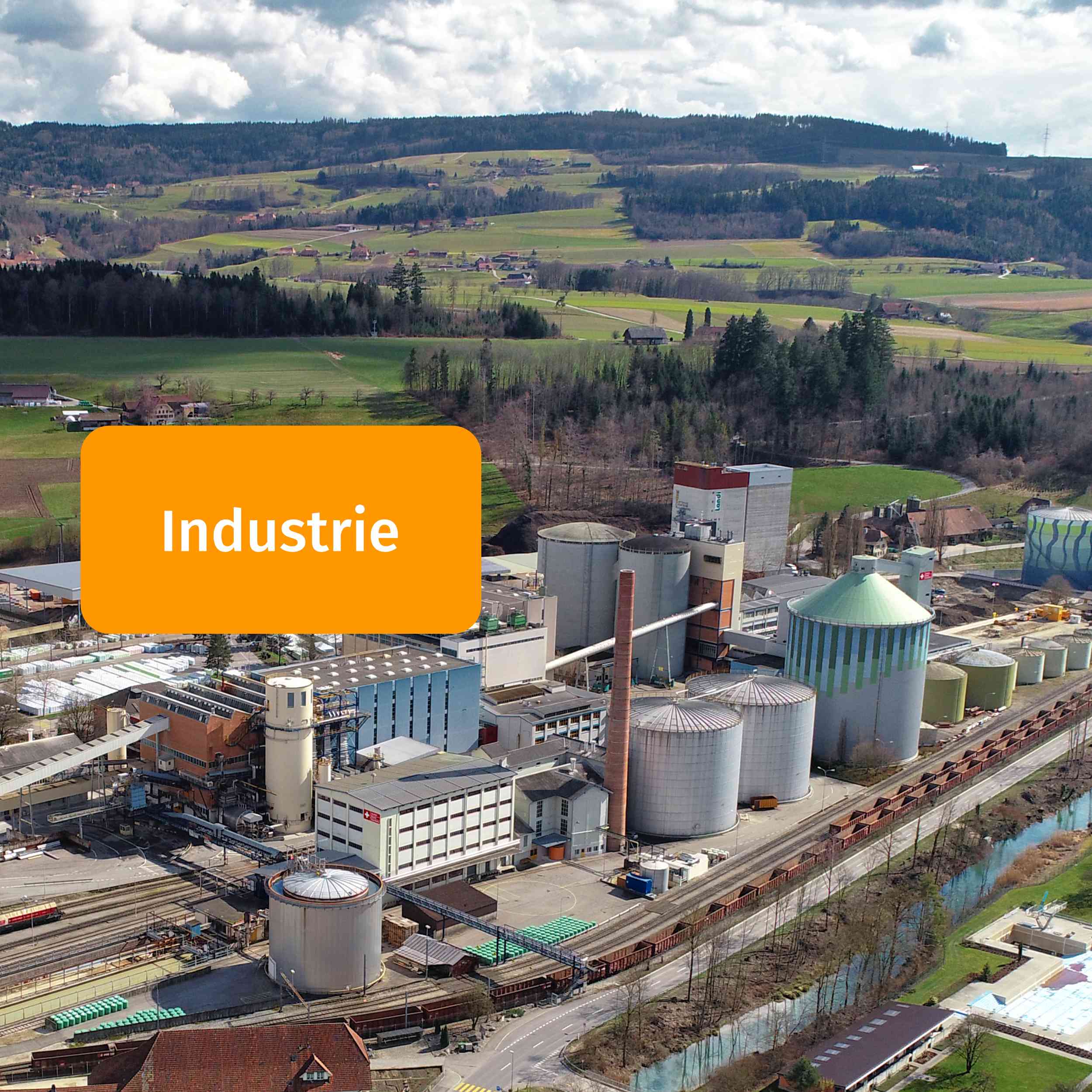

Egal ob im Gebäudemanagement, in der Industrie oder der Smart City: der Harvy2-Stromsensor eignet sich dank LoRaWAN hervorragend zur drahtlosen Datenerfassung aus elektrischen Haupt- und Unterverteilungen sowie von weit verteilten Anlagen und anderen Messwertgebern. Durch seine einfache Installation, Kompaktheit und Wartungsfreiheit kann er auch an schwer zugänglichen Stellen zum Einsatz kommen.

Ein typischer Anwendungsbereich für den Stromsensor ist die detaillierte Analyse der Stromlastgänge von zum Beispiel Klima- und Lüftungsanlagen, gegebenenfalls in Kombination mit Raumluftsensorik. Lüftung und Kälte, die in vielen größeren Gebäuden 30 bis 50 % des Stromverbrauchs ausmachen, sind für ein erfolgreiches Energiemanagement oft besonders „niedrig hängende Früchte“, d. h. das Einsparpotenzial ist hier besonders hoch. Denn lässt sich die Luftwechselrate um die Hälfte reduzieren, dann sinken die Stromkosten auf ein Achtel.

Der Harvy2 ist im Aufspüren von Lastspitzen und Grundlasten unschlagbar effektiv. Unser drahtloser LoRaWAN-Sensor kann aber auch bei der automatisierten Erkennung von Anomalien und somit im Predictive Maintenance entscheidend unterstützen.

Einfache Installation

In 3 kleinen Schritten zum Messergebnis

Der Harvy2-IoT-Sensor ist innerhalb weniger Minuten einsatzbereit und benötigt dabei keine Unterbrechung der Stromversorgung.

Referenzen

Unsere Kunden sind begeistert

Besonders schätzen wir die einfache, schnelle und unkomplizierte Einrichtung der Messstellen.
Bei Bayer am Standort Berlin nutzen wir seit 2023 für das Energiemanagement an ausgewählten Stellen die LoRaWAN-Technik mit den Harvys von deZem. Unsere bisherigen Anwendungsfälle sind Strommessungen wie z. B. temporäre Leistungsmessungen von Maschinen für Energieeinsatz-/ Energiebedarfsprognosen, der Ermittlung von Einsparpotenzialen wie der Stand-by-Minimierung oder der Detektion von Verbrauchsspitzen. Besonders schätzen wir die einfache, schnelle und unkomplizierte Einrichtung der Messpunkte in Bereichen, in denen eine gute Erreichbarkeit der LoRaWAN Gateways vorliegt. Wir erwarten mit Spannung die Serienreife des Harvy2 als Weiterentwicklung für eine noch einfachere Einrichtung von Messpunkten und noch smartere Anwendung.

Bayer AG

Der Harvy2 im BWK Energie-Magazin

Titelstory im BWK Energie Fachmagazin ueber den Harvy2 LoRaWAN-Stromsensor von deZem.

Das BWK Energie Fachmagazin berichten ueber den Stromsensor der naechsten Generation: Der Harvy2 LoRaWAN-Stromsensor von deZem.

4-Seiten Bericht ueber den neuen Harvy2 LoRaWAN-Stromsensor von deZem im BWK Energie Fachmagazin.

Ausgabe 11/2023: Stromsensoren der nächsten Generation

Das renommierte BWK Energie-Magazin berichtet in der Novemberausgabe über “Stromsensoren der nächsten Generation” und unser Harry2 hat es auf die Titelseite geschafft! In der 4-seitigen Titelstory wird erklärt, warum gerade die datenbasierte Analyse von Einsparpotentialen ein wichtiger Schlüssel auf dem Weg zur Klimaneutralität ist und welche wirksame Rolle unser smarter drahtloser Stromsensor dabei spielen kann. Ein interessanter Artikel für alle, die den CO2-Fußabdruck ihres Unternehmens signifikant reduzieren möchten. Seien Sie gespannt, wie schnell, einfach und kostengünstig sich unnötige Verbräuche abstellen lassen.
